配電變壓器繞組材質無損檢測技術發展與ZX-BC188型設備應用解析

摘要
隨著配電變壓器入網質量管控要求的提高，繞組材質的準確識別成為保障設備運行可靠性與電網安全的關鍵環節。本文圍繞繞組材質檢測技術的演進，結合ZX-BC188變壓器繞組材質識別裝置的技術特點，分析其設計原理、功能實現與現場適用性，以期為電力檢測技術人員提供參考。

一、繞組材質檢測的技術背景與意義

配電變壓器繞組材質（銅/鋁）的差異直接影響設備的導電性能、溫升特性與長期運行可靠性。傳統檢測方法多依賴抽樣拆解或理化分析，存在破壞設備結構、檢測效率低、難以全面覆蓋等問題。因此，發展非接觸式、無損化、現場可操作的檢測技術，成為配電設備質量管控的重要方向。

二、ZX-BC188設備的技術原理與結構組成

該設備基于非接觸加熱與電氣參數同步測量的原理實現材質判別。其工作流程可概括為：

1.非接觸加熱：通過專用加熱裝置對繞組出線端子進行可控加熱，升溫速率不低于8℃/分鐘，過程中不破壞變壓器原有結構；

2.參數同步采集：在加熱過程中實時測量繞組端子的電氣參數（如電阻、阻抗等）與溫度變化；

3.智能判別輸出：內置算法根據材質在溫升過程中電氣特性的差異，自動判別繞組材質屬性（銅或鋁），結果直接顯示于工業觸摸屏。

設備主要包含兩大模塊：

●   非接觸加熱裝置：實現可控、均勻的端子加熱；

●   測量控制箱：集成電氣測量、溫度采集、控制邏輯與操作界面，支持現場一鍵式操作。

三、核心性能特點與技術指標分析

1. 非接觸無損檢測

設備采用非接觸加熱方式，避免了對變壓器絕緣結構與接線端子的物理損傷，適用于在運設備的現場檢測，符合狀態檢修與質量抽檢的需求。

2. 多參數同步測量與智能判讀

在加熱過程中同步采集溫度與電氣參數，通過曲線變化趨勢與特征值比對，提升材質判別的可靠性。工業觸摸屏直接顯示結果，支持過程數據回溯，便于現場驗證與分析。

3. 環境適應性與操作便捷性

設備工作溫度范圍覆蓋-10℃～+50℃，適應常見現場環境；采用380V供電，符合配電作業現場電源條件；集成化設計降低操作復雜度，適合現場快速部署。

4. 技術參數概要

●   溫度測量范圍：0-100℃，精度±2℃；

●   加熱控制：升溫速率≥8℃/分鐘，端子溫度≤100℃；

●   顯示交互：10.4英寸工業觸摸屏，支持曲線顯示與結果輸出；

●   電源與環境：380V±10%，海拔≤2000m，濕度5%-90%（無凝露）。

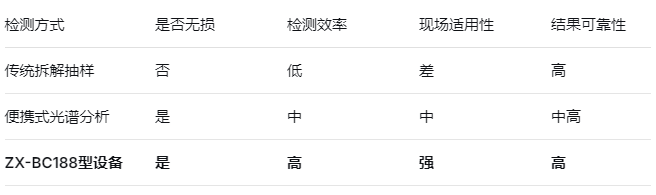

四、與同類檢測方法的比較

該設備在不破壞設備、不影響運行的前提下，實現了對繞組材質的快速判別，尤其適用于批量抽檢、入網驗收及在運變壓器質量核查等場景。

五、現場應用建議與注意事項

1.檢測前準備：確認變壓器處于停電狀態，清理端子表面，確保測溫點接觸良好；

2.環境適應性：極端溫濕度條件下建議先進行設備自校驗；

3.結果交叉驗證：對判別結果存疑時，可結合歷史數據或二次復測進行分析；

4.設備維護：定期校準溫度傳感器與電氣測量單元，保障數據可靠性。

六、結語

ZX-BC188變壓器繞組材質識別裝置體現了無損檢測、智能判讀、現場適配的技術發展趨勢，為非破壞性材質檢測提供了一套可行的解決方案。在配電變壓器質量管控逐步精細化、數字化的背景下，該類設備有望在入網檢測、運檢質量抽查等環節中發揮更重要的作用。
